 콘베어 벨트의 구조 |
|
| 콘베어 벨트는 일반적으로 항장체, 커버고무및 접착고무층으로 구성된다. |
| |
| |
| * 포층(항장체,Carass) |
| |
포층은 운반물에서 발생하는 충격흡수 및 항장력유지 등의 목적을 가지며 접착고무가 피복된 면, 나일론,
폴리에스터 등이 사용된다. |
| |
| * 커버고무(cover Rubber) |
|
|
| 천연고무,합성고무 및 기타 특수요구 사양에 따른 배합고무를 주원료로 포층(하장체)를 보호하는 목적을 가지며 사용조건에 따라 내열성, 내마모성, 내유성, 내약품성, 난연성, 대전방지용 등으로 구분된다. |
| |
| * 접착고무층 |
|
| |
커버고무층과 포층간의 강한 접착력을 유지함과 동시에 응력과 굴곡성에 대한 피로저항이 큰 특수 배합고무를
사용한다.
|
|

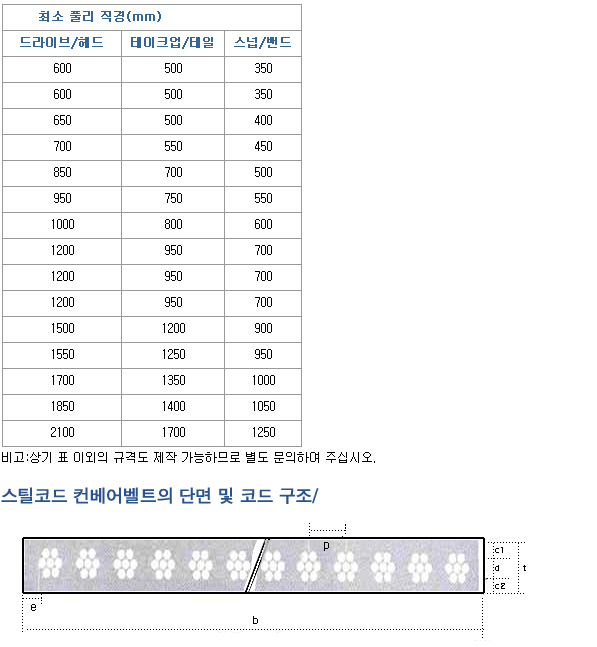

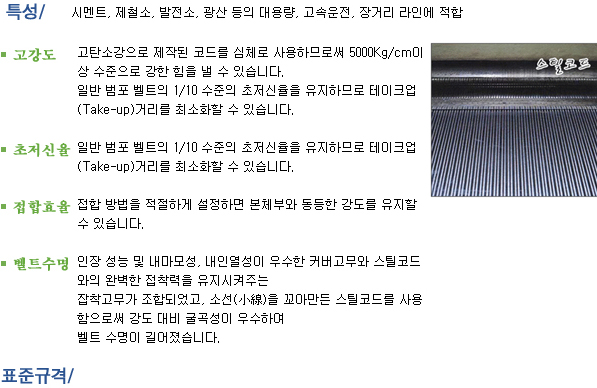

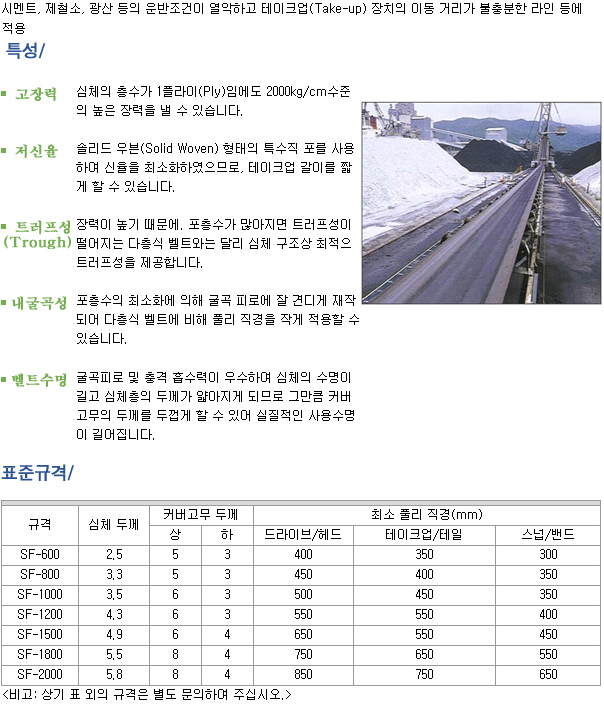

| |
| 콘베어 벨트의 호칭 : 콘베어 벨트의 포층, 커버고무 특성 및 구조 등에 따라 구분된다. |
 |
|
 |

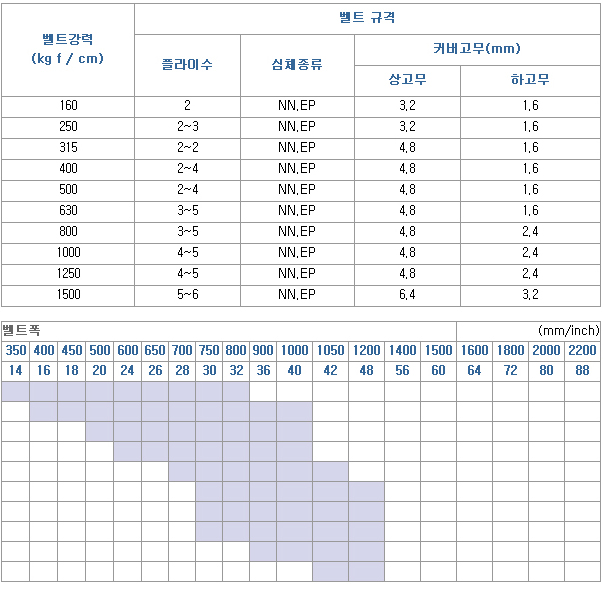

| |
| |
| (항상체(포층) 종류별 특성) |

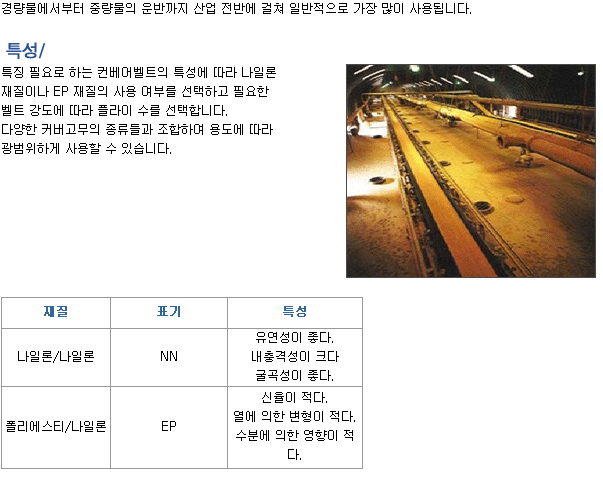

나이론 콘베어 벨트(Nylon Conveyor belt, NN) |
| 항상체의 경사와 위사를 나일론 범포로 사용하여 현재 콘베어 벨트의 주류를 이루고 있다. |
주요특성 |
| 인장강도가 크다 |
굴곡피로가적다 |
| 면보다 늘어남이 좋다 |
가볍다 |
| 내충격성이 좋다 |
접착성능이 좋다 |
| 트러프(Trough)성이 좋다 |
내수성이 좋다 |
|
|
|
| |
EP콘베어 벨트 (Polyester/Nylon conveyor belt) |
| 항상체의 경사와 위사를 나일론 범포로 사용하여 현재 콘베어 벨트의 주류를 이루고 있다 |
주요특성 |
| 저신율 : |
신율이 작으므로 Take-up stoke를 짧게 할수 있다. |
| 최적의 트러프(Trough)성 : |
콘베어 벨트의 횡방향으로 적합한 굴곡성을 지닌다. |
| 내흡수성 : |
흡수성에 의한 강도 및 적합성의 저하가 없고 수명이 길다. |
| 열안정성 : |
온도영향에 의한 강도와 신율의 변화가 적고 치수 안정성
우수하다. |
| 내충격성이 우수함 : |
수분등에 의한 손상을 최소화 할 수 있다. |
|
| |
| |
| 커버고무의 주요 특성 |
| NR(Natural Rubber) |
천연고무로 현재 가장 많이 사요되며 일반 및 고장력 커버고무로 사용된다.
반발탄성, 내굴곡성, 내한성 인열저항, 인장강도 |
| SBR(Strene Butadiene Rubber) |
일반 및 내마모, 내열성 콘베어 벨트의 커버고무로 사용된다.
내마모성, 내열성 |
| NBR(Nitrile Butadiene Rubber) |
우수한 내유성을 가지고 있어 내유성 콘베어 벨트의 커버고무로 사용된다.
내유성, 내마모성, 식품수송용 |
| CR(Chloroprene Rubber) |
일반적으로 네오프렌(Neoprene)으로 불리며 특수콘베어 벨트의 커버고무로
사용된다. 내후성, 난연성, 내약품성 , 내유성, 내열성, 기계적성질 우수 |
| BR(Butadience Rubber) |
뛰어난 탄성과 내마모성을 가져 고내나모성 콘베어 벨트의 커버고무로 사용되다.
내마모성, 반발탄성, 내한성, 동적발열우수 |
| IIR(Butyl Rubbeer) |
내후성과 내열성 ,뛰어난 고내열이 필요한 콘베어 벨트의 커버고무로 사용된다.
기체투과성, 내후성, 내화학성, 내충격성, 내열, 내오존성, 전기절연성 |
| EPR, EPDM |
내열성, 내후성, 내한성, 내오존성, 내화학약품성, 반발탄성 |
|
| |
 |
콘센터 콘베어 벨트
보통의 콘베어 벨트와 같이 석탄 광석등을 운반할수도 있지만 특히 모래, 분탄(紛炭), 곡물 등의 분말 또는 입자로 된 운반물과 포대나 포장물의 경사 운반에 아주 효과적입니다. 분말 또는 입자로 된 운반물은 17˚~28˚ 정도, 포대나 포장물은 30˚~35˚ 정도의 경사운반이 가능합니다.
버킷 엘리베이터 콘베어 벨트

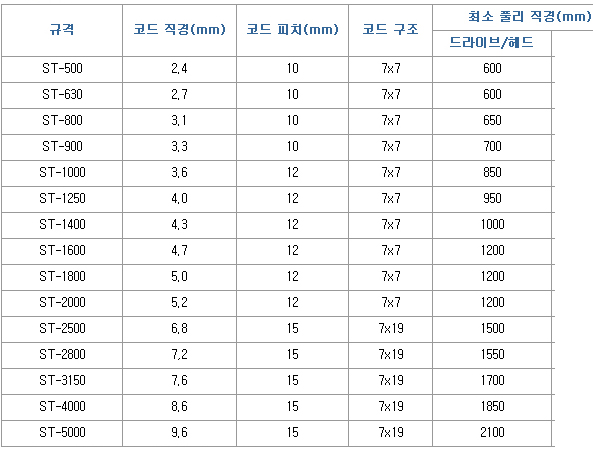

버킷 엘리베이터 콘베어 벨트는 벨트의 전체 길이 방향을 따라 버킷을 달수 있는 볼트 구멍이 있기 때문에 찢어지기 쉽고, 버킷의 무게로 인하여 당기는 힘을 받으며, 풀리 (Pulley)에 있어서 굴곡 시의 인발력 등 보통 벨트와는 다른 작용을 받습니다. 그러므로 심체로는 이러한 문제점을 보완할 수 있는 특성을 갖춘 폴리에스터레(Polyester)를 주로 사용하며, 고강력 벨트가 필요할 경우에는 스틸코드를 적용합니다.
러프탑 콘베어 벨트

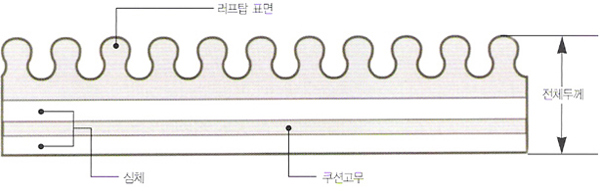

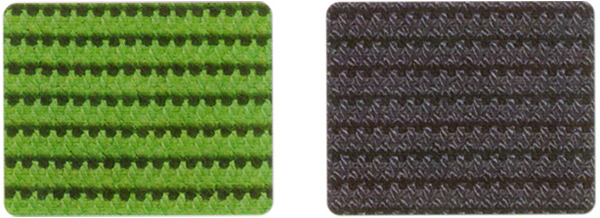

콘베어 벨트 커버고무 표면을 요철모양으로 함으로써 운반물의 진동을 방지하고, 충격을 충분히 흡수, 완하하는 동시에 미끄러짐 현상을 방지하는 효과도 있습니다. 합판 또는 포장된 물체등을 수송하는 데 적합합니다.
|
|
 |
|
|
|
주름혹 콘베어

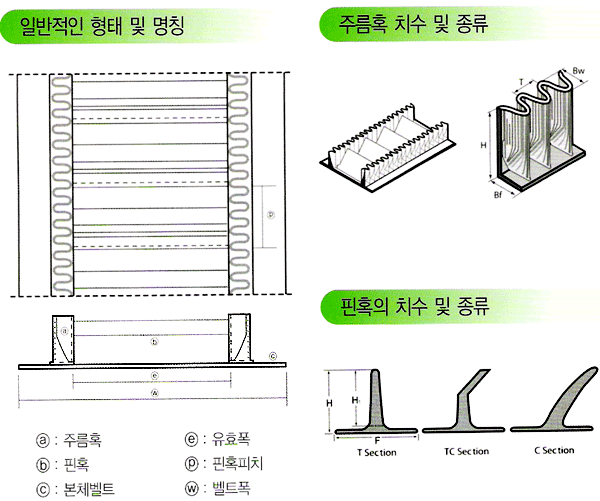

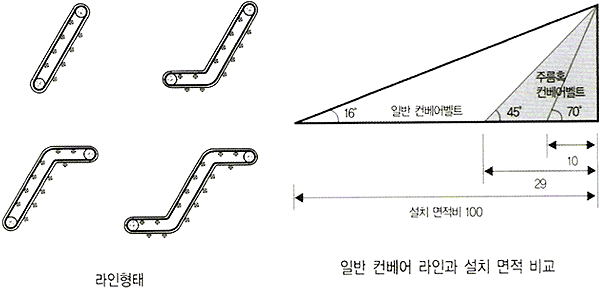

주름 혹 콘베어는 코러게이티드 사이드월(Corrugated Side wall)이라고 불리우는 특수파형의
혹을 벨트 의귀부에 부착한 콘베어를 사용하므로써 다음의 특성을 갖습니다. |
|
| |
| H(mm) |
BW(mm) |
Bf(mm) |
T(mm) |
| 60 |
45 |
50 |
45 |
| 80 |
45 |
50 |
45 |
| 100 |
45 |
50 |
45 |
| 120 |
45 |
50 |
45 |
| 160 |
70 |
80 |
65 |
| 200 |
70 |
80 |
65 |
| 240 |
70 |
80 |
65 |
| 300 |
80 |
90 |
75 |
|
|
| H(mm) |
H1(mm) |
F(mm) |
| 80 |
70 |
100 |
| 100 |
90 |
100 |
| 120 |
110 |
100 |
| 160 |
140 |
140 |
| 200 |
180 |
190 |
| 240 |
220 |
230 |
| TC:280 |
260 |
230 |
|
|
|
|
|
|
|
